Offre de Thèse : Modélisation thermique et tribologique du laminage à pas de pèlerin de tubes.

    THÈSE CEMEF : Modélisation thermique et tribologique du laminage à pas de pèlerin de tubes.

    Objectif général

    Modélisation du régime de lubrification mixte du procédé de laminage à pas de pèlerin de tubes : effet de la température et application à la prédiction de l’endommagement des surfaces et du transfert adhésif.

    Contexte

    Le laminage à pas de pèlerin permet de contrôler tant le dimensionnel que la texture du tube, par la généralité du chemin de déformation qu’il permet entre réduction en diamètre et réduction en épaisseur. La figure 1 représente son principe : avancée progressive du métal le long de la zone de déformation vers des entrefers matrices-mandrin de plus en plus petits de façon à réduire la section (épaisseur et diamètre), mouvement périodique, alternatif, de roulement sans glissement des matrices qui viennent plaquer le tube contre le mandrin. Sa modélisation fait partie du processus de conception des outillages de Framatome. Elle utilise la méthode des éléments finis (FEM), le logiciel Forge NxT, développé par le CEMEF et Transvalor.
    Un critère important est la qualité de surface : absence de microfissures, rugosité modérée. Ces caractéristiques dépendent d’une part du dessin des outillages et du chemin de déformation qu’ils imposent, d’autre part de la réponse du matériau (ductilité, ténacité) et enfin du frottement qui règne pendant le procédé tant en surface interne qu’externe, donc du régime de lubrification. Celui-ci est tributaire de la température de contact, mal connue. Leur prédiction par la modélisation, qui est donc de première importance, doit se fonder sur une compréhension des mécanismes physico-chimiques en jeu à l’échelle microscopique.

    Présentation détaillée

    Les travaux ont pour objectif un saut qualitatif dans la richesse de la modélisation du procédé, en y intégrant des modèles (1) thermique et (2) tribologique (lubrification et frottement). La simulation FEM de ce procédé incrémental étant très coûteuse, une approche fondée sur son caractère cyclique a été développée [1], qui constituera le cadre des développements. La thermique du tube en cours de déformation ne pose pas de problème particulier mais demande un calcul précis de la température des outils, qui est elle-même tributaire de leurs échanges avec la source de chaleur, la déformation plastique du tube. Une approche accélératrice de la thermique des outils, implantée de longue date dans Forge NxT, sera donc utilisée [2]. L’ensemble constitue un cadre de modélisation original sur un sujet quasiment inexploré dans la littérature.
    Une meilleure connaissance de la thermique permettra de prendre en compte la sensibilité non-négligeable de la courbe contrainte-déformation de certains alliages de Zr à la température, même dans le domaine - très mal cerné - atteint lors du formage à froid. D’autre part, les températures de contact (interne / externe) déterminent la viscosité des lubrifiants et par là, l’épaisseur des films lubrifiants [3]. Elle impacte aussi la capacité de mouillage et d’adsorption des composants du lubrifiant. Si la température de contact dérive et que le lubrifiant perd son efficacité, peut se former localement sur les outils, le mandrin en particulier, une couche de transfert adhésif rugueuse qui laboure la surface du tube et accroît considérablement le frottement [4].
    Enfin, le frottement en interne comme en externe modifie les champs de contraintes. Le principe du procédé fait que le métal du tube est soumis à des contraintes alternées tension / compression qui, en fonction des propriétés de l’alliage, peuvent conduire à de la fatigue oligocyclique. Celle-ci peut se manifester par des microfissures superficielles de diverses morphologies, mais qui doivent garder une profondeur inférieure à celle enlevée lors du décapage chimique, sauf à entraîner le rebut du tube. Un fort frottement, ou un fort différentiel de frottement interne / externe, aggrave les conditions.

    Les travaux se placent donc au carrefour de la thermique du système tube-mandrin-matrices, de l’adhésion métal-métal en contact lubrifié, de l’endommagement mécanique de surface et de la modélisation en tribologie. A l’instar de [5], qui montre les éléments de modélisation nécessaires à la prédiction de phénomènes de grippage et de leurs conséquences, les axes suivants seront développés :

    1) La modélisation thermo-mécanique : à la modélisation mécanique du procédé cyclique de [1] sera couplée la modélisation thermique cyclique du système tube-mandrin-matrices : la déformation plastique du tube est la source de chaleur, le puits étant constitué des outils plus froids là où ils sont en contact et des arrosages de lubrifiant en surface externe. L’approche cyclique [2] consiste à extraire de la simulation mécanique la source de chaleur tout au long d’un cycle et à l’appliquer N fois aux outillages pour simuler la montée vers le régime permanent.
    Des tentatives de mesure sur laminoir sont en cours, soit en monitoring continu, soit en température maximale atteinte. Elles seront mises en œuvre pour la validation de la simulation.

    2) L’implémentation d’un modèle d’épaisseur de film lubrifiant sur la base de l’équation de Reynolds. Nous repartirons du calcul de [3], purement hydrodynamique donc irréaliste pour le régime mixte de la figure 3, mais on en tire facilement une estimation de l’aire réelle de contact qui gouverne le frottement.
    Le lubrifiant est soit une huile, soit une émulsion. Dans le second cas, un modèle de sous-alimentation sera développé [6].
    La validation sera effectuée par des laminages interrompus avec mesure de l’épaisseur d’huile et de la rugosité résultante à diverses positions le long de la zone de déformation.

    3) Sur la base de l’épaisseur de film lubrifiant, de la température de surface et d’un modèle simple d’endommagement de surface, une analyse du transfert adhésif sera menée comme suggéré dans [7], en termes d’existence ainsi que de rugosité.
    Ces prévisions pourront être comparées à des mesures de rugosité des mandrins. Cette dernière servira, à l’aide de modèles tribologiques adéquats entre surfaces rugueuses [8], à déterminer la composante « limite » du frottement lors des « crises de collage » en comparaison avec celui identifié dans une situation « normale ».

    L’ensemble de ces modèles et conclusions fera l’objet d’expériences de validation comportant des essais sur laminoir avec des mesures thermiques, de l’analyse de mesures en production ainsi que des essais tribologiques plus analytiques en laboratoire.

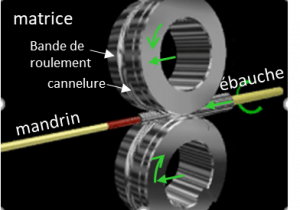

    Figure 1 : principe du laminage à pas de pèlerin. Les flèches représentent les mouvements : avance du tube, rotation de l’ensemble ébauche + mandrin, roulement sans glissement des matrices le long de la zone de déformation (en rouge) du mandrin.


    Figure 2 : Modélisation par éléments finis du laminage à pas de pèlerin sur le logiciel Forge Nxt. L’estimation d’une pré-forme et un post-traitement des grandeurs physiques pseudo-périodiques permettent de retracer l’histoire complète d’une particule de matière.

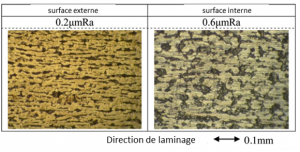

    Figure 3 : le régime de lubrification conduit à une rugosité plus forte en surface interne car le lubrifiant plus abondant, mis en pression, y protège les aspérités contre l’écrasement [3].

    Références bibliographiques :
    [1] B. Lodej, K. Niang, P. Montmitonnet, J.-L. Aubin : Accelerated 3D FEM computation of the mechanical history of the metal deformation in cold pilgering of tubes. J. Mater. Process. Technol. 177 (2006) 188-191
    [2] M.P. Miles, L. Fourment, J.L. Chenot: Finite Element calculation of thermal coupling between workpiece and tools in forging. Eng. Comput. 12, 8 (1995) 687-705
    [3] H. Abe, T. Nomura, Y. Kubota: Lubrication of tube in cold pilgering. J. Mat. Proc. Technol. 214 (2014) 1627-1637
    [4] P. Montmitonnet, E. Felder: Usure, transfert et conséquences. De l'observation à la modélisation. Les Techniques de l'Ingénieur, TRI 504 (2017)
    [5] O. Filali : Approche multiphysique du contact frottant en grande déformation plastique : prédiction numérique du grippage d’alliages d’aluminium en mise en forme à froid. Thèse, UPHF (2020)
    [6] P. Montmitonnet, A. Stéphany, S. Cassarini, J.-P. Ponthot, M. Laugier, N. Legrand: Modelling of metal forming lubrication by O/W emulsions. Proc. ICTMP 2007 (Int. Conf. Tribology in Manufacturing Processes, Yokohama, 24-26 Sept. 2007), pp.85-90. A. Azushima, ed.
    [7] P. Montmitonnet, E. Felder: A Third-Body Modelling Strategy for the Prediction of Adhesive Transfer Layer Formation on Forming Tools. Proc. ICTMP 2016 (Phuket, Thailand, 29 Feb – 2 March 2016), Thai Tribology Association, 2016, pp. 62-73
    [8] W.R.D. Wilson: Friction models for metal forming in the boundary lubrication regime. J. Engg. Mat. Technol. (Trans. ASME) 113, 1 (1991) 60-68


    Profil et compétences recherchés

    Mécanique, Modélisation numérique, langage python.
    Une formation en tribologie et/ou thermique du contact serait appréciée, ainsi que la motivation tant pour le numérique que pour l’expérience.
    Rigueur et capacité à s’investir pleinement dans un sujet.
    Aptitude au travail en équipe.
    Maitrise de la langue anglaise (niveau B2 minimum).


    Postuler à cette offre de thèse

    Informations générales

    • Thème/Domaine : Mécanique Numérique et Matériaux
    • Lieu de travail :
      - Mines Paris, CEMEF, Sophia Antipolis (80%)
      - FRAMATOME, site de Paimboeuf (15%)
      - FRAMATOME, Centre de Recherches d’Ugine (5%)
    • Mots clés : Laminage à pas de pèlerin, tribologie, modélisation numérique, température de surface, adhésion, lubrifiants et additifs
    • Type de projet/collaboration : La thèse (CIFRE) est financée par FRAMATOME. Elle se déroulera dans un contexte où 3 entreprises commanditent 3 thèses sur des sujets proches qui donneront lieu à des échanges réguliers.
    • Durée de contrat : 3 ans

    Contacts

    • Equipe de recherche : Procédés, Surfaces, Fonctionnalités [PSF] et Computational Solid Mechanics [CSM]
    • Encadrants : Katia Mocellin, Maître de Recherches (HDR)
      Pierre Montmitonnet, Directeur de Recherches CNRS (HDR), Imène Lahouij, Chargée de Recherches Ecole des Mines de Paris, Frédéric Georgi, Ingénieur de Recherches CNRS

    Consignes pour candidater

    • les papiers requis pour postuler :
    • CV détaillé
    • Lettre de motivation
    • Deux lettres de recommandation
    • Relevés de notes des trois dernières années et classement dans la promotion
    Information ! Les candidatures doivent être déposées en ligne sur le site Cemef. Le traitement des candidatures adressées par d'autres canaux n'est pas garanti.
    > RETOUR PAGE DES THESES A POURVOIR
